Pa ovde cemo malo obraditi odredjene stvari a u vezi samogradje antena :
Znaci zasada nece biti detalja u vezi same samogradnje antena za wireless internet nego ce biti eventualno linkovi i kontakt adrese ka ljudima od kojih mozete dobiti uputstva. To je iz prostog razloga jer nijednu antenu nisam ja smislio . Neka onda sami autori svojih antena budu oni koji ce iz prve ruke reci i objasniti samogradnju i karakteristike same antene . Ja sam pojedine antene modifikovao i o tome je vec bilo reci na stranicama ovog sajta . Kad budem odradio nesto stvarno kao svoju licnu kreaciju onda cu se udostojiti i to predstaviti detaljno i opsirno . Slike same po sebi govore mnogo. Neke antene kao biqvad su objasnjene na toliko stranica da bi stvarno bilo isuvise da ja to radim izpocetka. Pravljenje Grida je usko vezano sa parabolom , plus malo konstatacije sa onim koji imaju praksu mislim da bi bilo dovoljno za sam pocetak radova. Mozda bi mogao malo pojasniti yagi-sabanca i eventualno mali grid ala zex . Yagi je skinut sa neta a ja sam po uzoru na TV antene dodao reflektor. Grid sam napravio po nekim svojim proracunima fokusa sto je takodje vec predstavljeno na ovoj strani nize . Znaci mogucnosti postoji za opis ove dve antene uskoro. Ako imate pitanja pitajte. Mailovi su pod stavkom pitanja a ja sam tu da pomognem. Normalno ako znam i umem . Ovde ce sve biti objasnjeno prostim jezikom. Znaci nista nije prepisivano iz knjiga nego onako mojim recnikom. Ako sta nije tacno ili je nejasno javite da ispravim . U sto kracem roku u uvom delu sajta ce biti postavljena stavkaLinkovi koji ce voditi ka lokacijama koje imaju detaljne upute izgradnje antena. Ja licno mislim da se autori tih sajtova nece ljutiti jer je to pozitivno za njihov sajt , tj. besplatna reklama plus veci efekat cilja doticnog sajta . Ako je neko napravio sajt za samogradnju antena verovatno mu je cilj da sto vise ljudi ima koristi od njega. Dakako ako i vi imate neki dobar projekat ili link ka njemu javite
Tu bi prvo objasnio osnove GRID antene :
Pre svega grid je usmerena antena sa vrlo uskim uglom hvatanja i slanjem signala. Sa samim ti podatkom se podrazumeva da mu je i prijem jako dobar jer selektuje samo odredjeni signal a ostale u najboljem slucaju dobro izoluje sto doprinosi dobrom radu antene . Podrazumeva se da to varira od proizvodjaca do proizvodjaca i od raznih teorija. Ugao je obicno oko 8 stepeni . GRID je sastavljena od parabolicnih krivih elemenata . Kod nekih antena mozda dolazi do odstupanja od parabolickih krivih u zavisnost od zelje usmeravanja primljenog signala na povrsinu reflektora . Ima prijemnu glavu , dipol ili ko ga kako zove . Proizvodjaci sebi daju oduska i stavljaju prijemne glave u obliku dva bakarna lima jedan do drugog , biqvad prijemni deo ili obicnu zicu namesto lima ....itd . Neki primerci imaju i mali reflektor ispred prijemne glave , neki ga nemaju . Ako neko ima grid napravljen od nekih poznatih proizvodjaca dobrodosle su dimenzije izmerene po materijalu i sama sirina i duzina antene . Od tih podataka se mogu izracunati fokusi i doci do taktike odredjenih proizvodjaca . Ako nekome nije jasno kako izmeriti mere grida neka posete sajt DJSaleta . Tu je to lepo prikazano i vec ima mere jednog grida koji lici na HyperLink mada negarantujem da je to to ali tako deluje .Tu imate i detaljno objasnjenje gradnje Ala DJSaletovog GRID-a . Jer i tu moram da ponovim da je odasiljanje signala najbitnija stavka kod dobre antene . Prijem skoro da garantujem sa bilo cime sto imalo lici na GRID . Ali UpLoad nije siguran . To zavisi od postavljanje glave u odredjeni polozaj , udaljenost od reflektora i sam polozaj parabolicnih krivih na reflektoru .
Moj skromni home made mini GRID ali radi
Hyper Link Grid
Jedan Mali Grid
Glava grida kod konifer modifikacije galax-i antene
E Sad malo rasprave o parabolickoj krivoj . Bez ovog fenomena nebi bilo ni grida kakav jeste . Znaci ovako kratko i jasno: Parabola je matematicka kriva . Ona u svakoj svojoj tacki dolazeci signal pod pravim uglom na nju usmerava u jednu tacku koja se naziva fokus . Da rezimiramo sav signal koji dodje na nju je fokusiran u jednu tacku . Dali vas ovo podseca na igranje sa lupom na suncu ? Ako probate na komadu papira da uradite fokus sunceve svetlosti sa pomoci lupe dobicete kao rezultat paljenje papira . E isti efekat ali ne paljenje internet wireless adaptera nego przenje wireless interneta u smislu brzog protoka podataka dobijate sa parabolicnom GRID antenom . Trudio sam se da budem dosta jasan povodom ovoga . Ali mogao bi jos da dodam da se u reflektorima npr. automobila , znaci farova koristi suprotan efekat prabolicne krive . Tu se emiter tj. sijalica nalazi priblizno u fokusu priblizne parabole da bi se dobio dobrousmereni snop svetlosti . Pisao sam pribliznim jer kod farova automobila zbog odredjenih efekata se odstupalo od tacnosti jer kod automobila mora snop da ide malo i u sirinu da bi pravilno osvetlio put . Ali sa pravim parabolicnim reflektorom i sialicom u njegovom fokusu bi trebali dobiti jedan snop koji bi licio na cev .
Zex Mini Home Made Grid
To bi bila neka osnova parabolicne krive sa veoma prostim jezikom srocena . Napravio sam mali grid . Mislim na onaj odozgo sa slike gde je naglaseno a i vidi se da je home made antena . Njega sam pravio od "U" profila 18mm x 4mm stranice . Glava je napravljena takodje sa slike gore koju sam nasao na slicnom sajtu gde je momak objasnjavao modifikaciju galakx-i antene u wireless net 2,4 Gh. Iskoristio sam tu glavu i izabrao je kao do tada meni jedino poznatu i dosta ozbiljnu glavu . Dimenzije sam skinuo sa doticnog sajta . Odradjena je u 100% tacnim dimenzijama i upakovana je na anteni u neko plasticno kuciste koje je " Hermeticki " zatvoreno . Ispred nje postoji mini reflektor koji je po dimenzijama skinut od DJSaleta . Sam reflektor , veliki je napravljen dabome od parabolicnih krivih . No kao sto je sve sastavljeno od ralicitih delova : glava = konifer , mali reflektor =ala DJsale , i fokus je neciji specijalitet = moje zex carolije . Znaci dok nisam znao o dimenzijama pravih gridova ja sam imao neku svoju teoriju o fokusu . Nemislim da sam ja izmisljao novi fokus nego sam ja postavljo glavu u odredjeni fokus . Tu se i sa vertikalnim i horizontalnim elementima steluje fokus . Znaci nije kao kod parabolicnog kruga ( tanjira ) tamo je fokus jedan krug ili tacka i nemoze se menjati . Kod grida se moze postavljati vertikalni i horizontalni fokus . Fokus sam postavio tako da vertikalni elementi pokrivaju glavu po celoj povrsini koja je takodje postavljena vertikalno po jednoj liniji . Znam da vam se ovo necini jasno i zato ce biti jedna slika za ovo . A po horizontali sam sve usmerio u tu jednu liniju . Sto sad kad vidim dimenzije originala svatam da bas sve to i nije bas najsretnije resenje ( mislim na moje resenje ) . Dakako da sam posle u radu i menjao fokus tako da ono sto sam malopre objasnio sve pomereno na mali reflektor mesto na glavu . Sa tim sam dobio verovatno neku slicnost sa fokusom pravog grida . Kad kazem pravog mislim na grid koji je napravljen od nama poznatih proizvodjaca . Mada ja imam podatke samo od DJSaleta . Ako neko ima podataka o ostalim gridovima ili ima kuci grid i ne mrziga da meri i po uzoru DJSaleta to nacrta bilo bi lepo . Jos pored toga da napise ime proizvodjaca a ja cu da matematicki proracunam fokuse i to predstavim ovde .

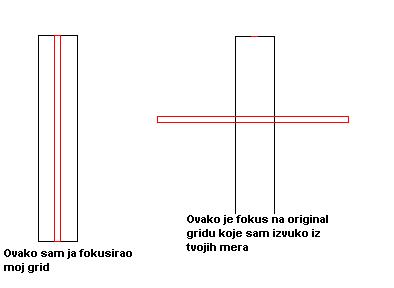

Ovo sam poslao DJSaletu kad sam proracuno njegove dimenzije Grida u parabole. Crvene linije su ustvari linije fokusa . Kod mene su linije a kod DJSaleta su ustvari tacke poredjane u toj liniji . Kod mene je tacka znaci jos ispred ove linije ali ona nestize nikada do kraja zbog padanja na reflektor . Pokusacu jos preciznije da opisem i napisem o ovoj temi sto pre . Kod samog savijanja nisam imao problema dosta lako je islo . Imao sam nacrtanu parablolicnu krivu na mom radnom stolu i savijao sam rucno elemente i uporedjivao sa linijom nacrtanom na stolu . Mogu vam reci da je sve dosta zadovljavajuce sto se tice tacnosti ali je sporo i naporno . Ali nezaboravite da je svaki posao takav . Mana grida mog home made je sto se pod jacim vetrom uvijaju horizontalne krive tj elementi i da vam nekazem kliko to umanjuje kvalitet rada antena . Ali dok nebude druge generacije home made grid antenas od zex radice i ovaj gridic .
Vesti o big gridu
Pa sad mogu da kazem da ima i nove generacije home made grida . Napravio sam onaj dosta najavljivan home made grid i bice postavljen na ovoj starnici . Problem je napraviti sliku jer nemam digitalni fotoaparat ali posto ga imaju moji priatelji i ovocemo resiti i to u sto skorije vreme . Pa za rad i odnos ulozenog truda stvarno nemogu mnogo da kazem . Nazalos ali tako je . Znam da se ovde bas to ocekuje od graditelja ali sta je tu je . Mozda ipak jednog dana i budem testirao i njega . Malo da vam pojasnim u cemu je rec . Ja sam njega koristio sa D-Link 520+ wifi adapterom i sa njim nije u zadnje vreme nije iso wireless nikako . Ni sa gridom , ni sasatelitskim tanjirom u kombinaciji sa biqvadom . E sad mi je najlakse bilo da odradim sa satelitskim tanjirom i biqvadom i zato su izostali testovi sa gridom , ovo kazem jer sam u medjuvremenu presao na D-Link DWL 900AP+ , ponavljam da to neznaci da nece biti testova . Mada ako je tako kako sam sad rekao ispada da moj grid radi kao satelitski tanjir od 120 cm . Ali da bi to dokazao morao bi ga sad postaviti gore i probati njegov rad . Nazalost vremena nikad nije dosta a zima je skoro pocela . Tako da od obecanja testa nisat , nazalost . Evo jedne slike alata ali samo da se vidi koji je princip rada jer i alat cu da uslikam sa kojim sam bas radio elemente grida . Da neponavljam da je sve radjeno po nacrtu DJ Saleta i da to nemoram ponovo tu da objanjavam nego jednostavno ga posetite i vidite detalje .

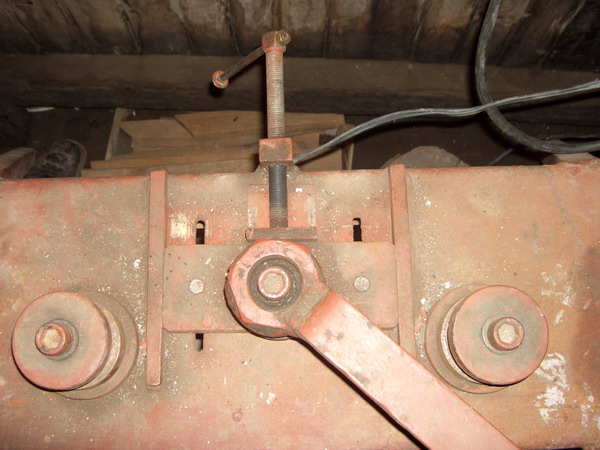

Evo i slike alata
Mislim da je alat jasan sam po sebi . Ovo je jedan alat koji je posluzio samo za objasnjenje ali mu je generalna namena izrada rebara za plastenike . Materijal se postavi izmedju pokretnog ( srednjeg tockica ) i dva bocna . Kad zategnete navoj koji je na sliki gore , koji pomera srednji tocak po horizontalnoj ravni a prema ravni dva bocna tockica i pocmete okrecati rucicu koja je postavljena na srednjem tockicu alat se uvija za odredjeni stepen i pomera do kraja u jednom smeru . Kad dodjete do kraja opet malo zavrnete navoj i okrecete rucicu u suprotnom smeru . Tako dok nedobijete sto tacniju parabolicnu krivu . Mogu vam reci da ovaj alat u principu pravi kruzne lukove . Ali jedna mana a u ovom slucaju dobra stvar je da se materijal ipak vraca za odredjeni stepen unazad od smera savijanja . I ako jos uzmemo u obzir da se pocetni deo parabole poklapa sa iseccima kruznice mogu vam reci da dobijate skoro neverovatno preciznu parabolicnu krivu bez korekcija . Moram priznati da se nisam nadao tome i mislio sam da nakon savijanja dolazi fino stelovanje parabolicnih elemenata . Znaci to je izbegnuto sto je veoma prijatno iznenadjenje .

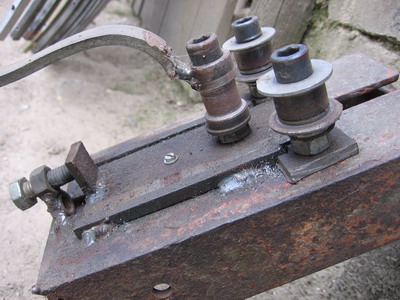

I sad alat sa kojim sam pravio rebra grida . Ovo nije jedini alat . Bio je jos jedan sa vecim srednjim tockom . Ovaj je kod tanjeg materijala znao praviti deformacije u vidu neravnina na prednjoj povrsini . Sto je jako negativna stvar zbog odsjaja signala koji je pao na njega . To se znaci moze izbeci sa srednjim tockom povecanih dimenzija , to je onaj tocak ( valjak ) koji ima na sebi rucicu i moze biti 10 cm precnika . Alat je inace kod priatelja koji je i ucestvovao u gradnji istoga .

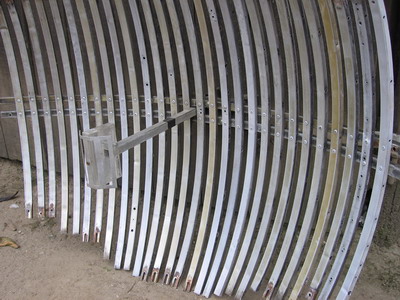

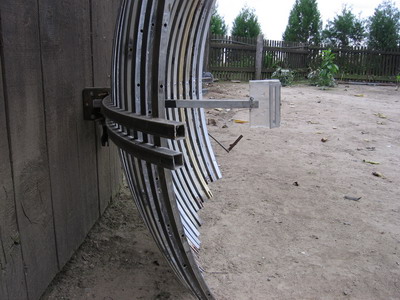

Evo i velikog grida , sad momentalno ako bolje obratite paznju videcete da nema glavu , aktivni elemenat jer sam bio koristio na satelitskom tanjiru neke delove . Kabel sa " N " konektorom koji je bio u biqvadu ugradjen .
Pa sad znam da nisu originali , ali ako neko oce da se oproba , pa ce videti da nije sve tako lako . Ja vam mogu reci da sam prezadovoljan sa samim izgledom grida . Tu mislim na geometriski izgled a ne estetski . Krajevi se vide da su neravni i neobradjeni ali sam isao na to da sve duzine ostaju na maksimum duzini za sto bolje iskoriscenje reflektora . Jer smatram a 99% je tako da sto veci reflektor signal je jaci . Normalno da neulazimo tu u detalje gde sam citao jedan dobar tekst u vezi parabolicnih antena . Covek je tu pricao o parabolicnim antenama ali kao inzinjer . A s ovim sam teo reci da ponekad mali tanjir radi bolje od velikog tanjira ako je manji tacnije izradjen , normalno mislim na satelitske tanjire . Tako kaze taj inzinjer sto i ja mislim da je tako . Ali isto tako mislim da ako je parabola malo losija , a tu mislim na svoju grid antenu onda velicina ipak malo nadopunjuje signal koji je umanjen greskama . Tokom izgradnje grida je bilo jos problema u smislu onih deformacija koje sam vec spominjao gore kod masine za savijanje . Znaci kod nekih rebara sa ovom mojom masinom su se stvarala udubljenja na prednjoj najvaznijoj povrsin . Sto je jasno veliki problem pa je bilo dosta skarta . Neki tvrdji materijali su se i na druge nacine deformisali i krivili . Ali je tu nastupila masina mog priatelja Domica . On je napravi oskoro istu masinu jedino srednji tockic je znatno veci nego kod mene oko 10 cm precnika . Samo sastavljanje je odradjeno sa nitnama . Kad sam sastavljo izmedju dva rebra sam stavljao jos jedno kao sablon za razmak i uvek ga premestao za jedno mesto napred za sledece postavljanje i tako do kraja . To su uglavnom glavne crte izrade grida . Pa ako neko ima sta reci ili pitati zna gde me moze naci . Toliko zasada o gridu .
Evo jos koja Antenica iz kucne radionice
Pa ovde cemo izloziti antene mog priatelja kojeg sam spominjao kod gradnje mog grida . On je onaj koji je bio glavna podrska u izgradnji big grida . Pomoc pri izradi alata i samo savijanje i montiranje . Ja ovde kao sto vidite neopisujem detaljno kako se to radilo , ali mislim da je dovoljno jasno svima koji bi eventualno hteli da odrade neju od antena . Da nebudem dosadan onaj koga interesuju neki detalji ........zna se di me mogu naci . Glave cu svakako opisati i eventualno uputiti gde ima detalja . Parabole sam malo objasnio a ima ih i u matematici iz osnovne a mozda i napisem koju rec o samom izracunavanju ili nabaciti koji link ka tim temama . No da prdjemo malo na slike a mozda ce i Ivan da doda malo teksta pored slika .

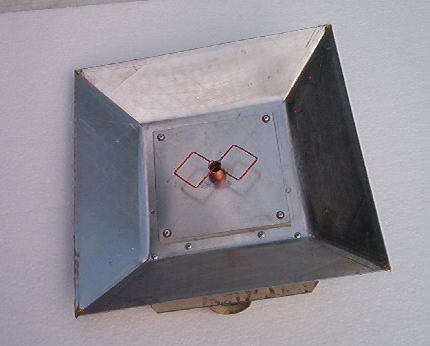

Dve vrste bikvada
Biqvad u kucistu

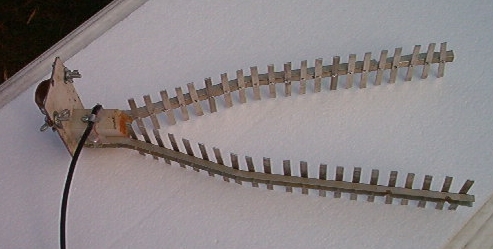

Dupla yagi antena , priznajem da je prvi put vidim mada sam nailazio na mnoge tipove antena

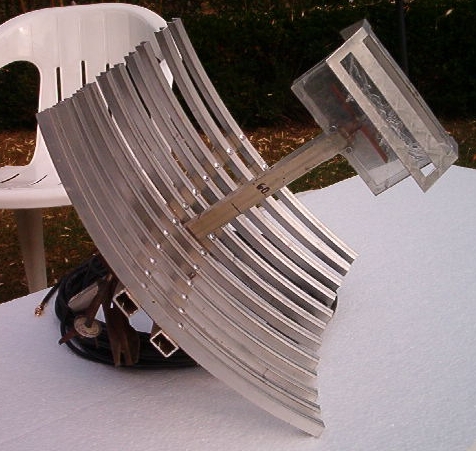

I evo ga mali grid , Ivan kaze da je na manjim rastojanjima testiran bez nekog stelovanja i pokazao dobre rezultate

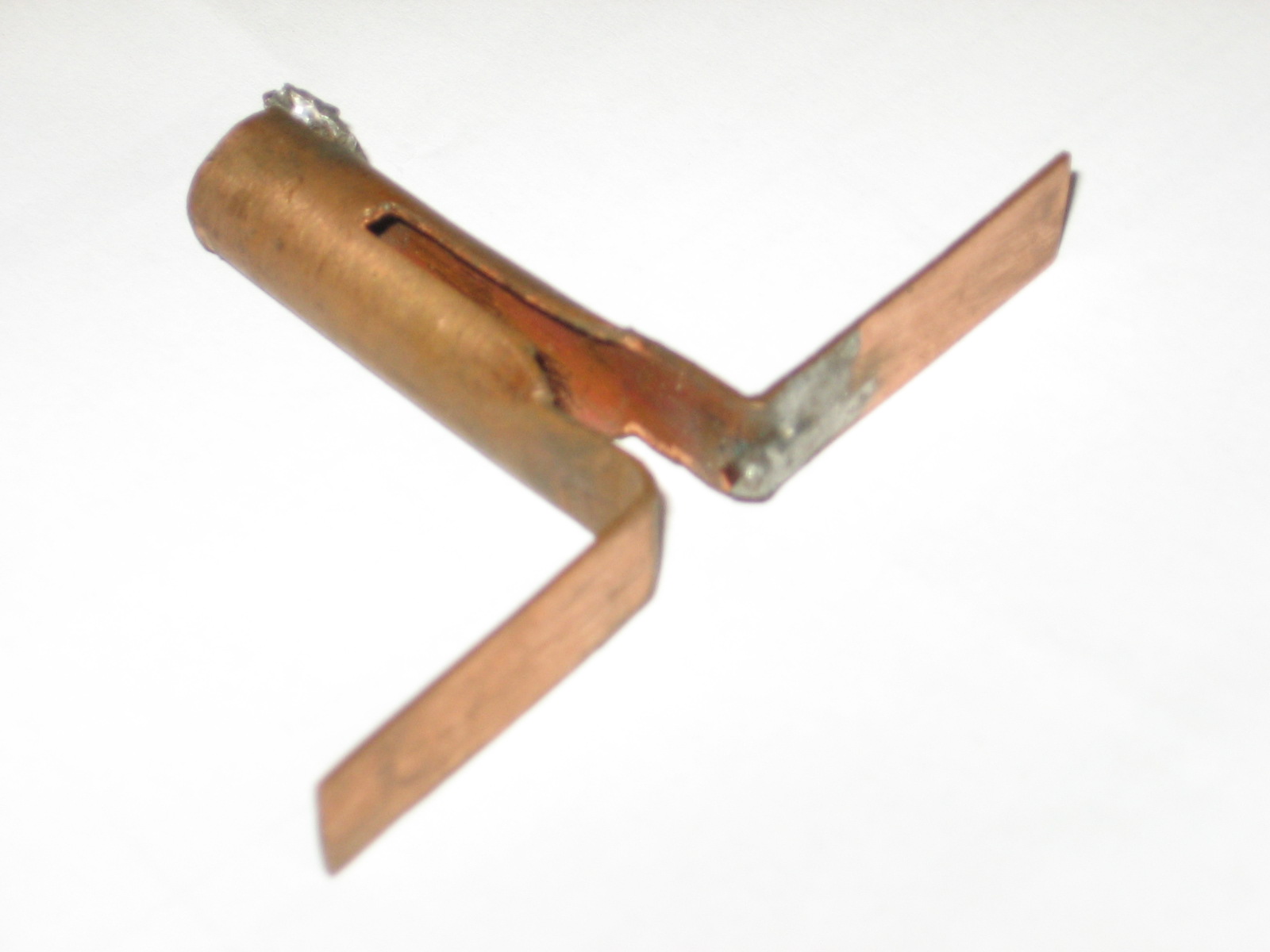

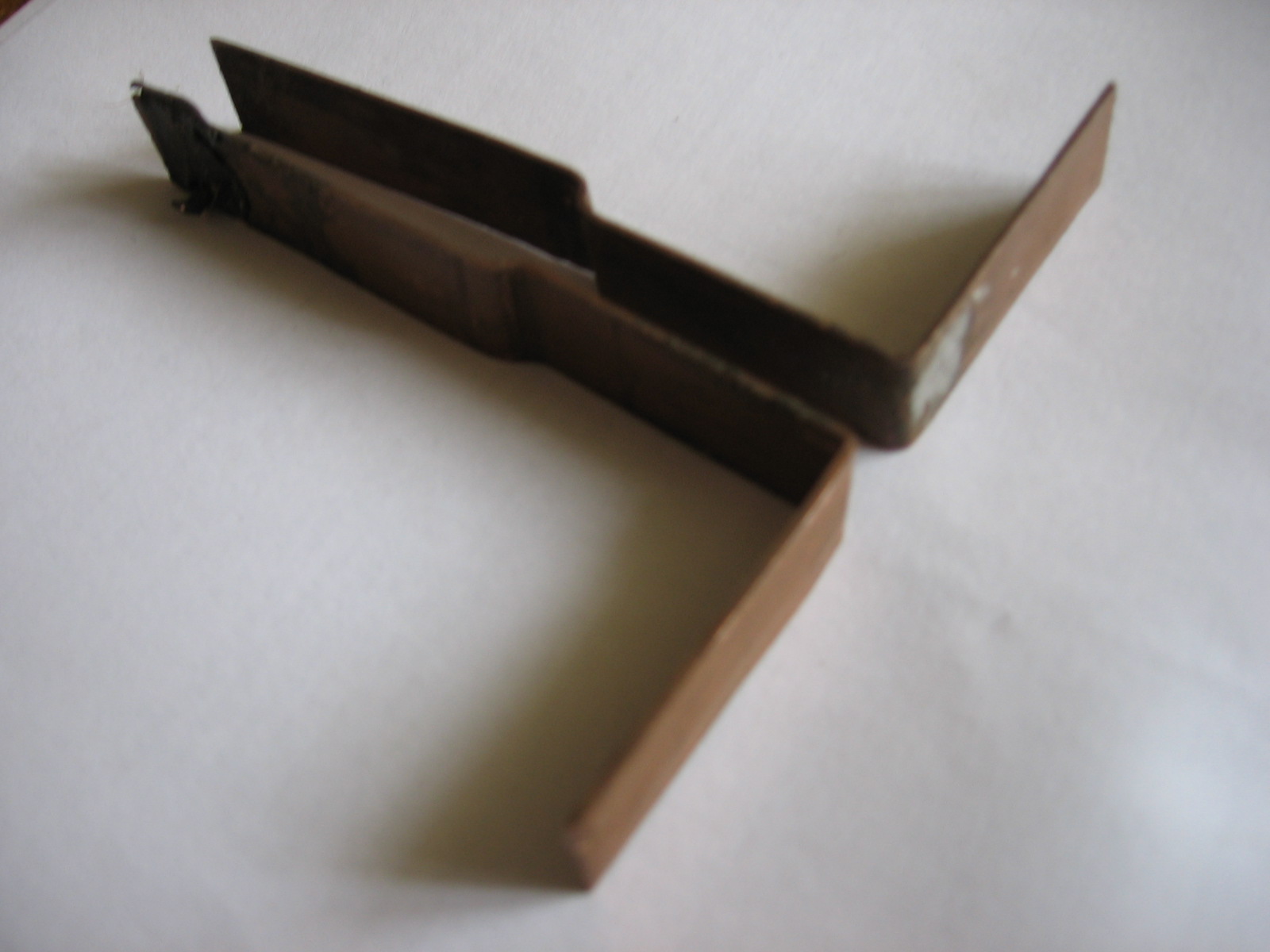

Evo obecao sam vec odavno neke glave koje sam ja radio i koje se nude na netu ,ovaj primer gore je namenjen za Grid antenu koja ima kratki debeli kabel sa zenskim "N" konektorom na kraju. Odma ispod cu staviti i primer predloga sa ostalih lokacija pa sami odma mozete uvideti prednosti izrade ovog tip kojeg sam ja odradio . Nemojte odmah da se vatate za glavu jer nije problem raditi sa bakrom . Lak je za obradu.
Kao sto vidite dobija se ista stvar ali je po mom misljenju ono sto sam ja uradio bolje u tome sto nema naknadnog sastavljanja sto je mana bakra . Znaci problem sastavljanja se izrazava u tome da je tesko zalemiti vise kontakta na jednom komadu , dok lemite jedan drugi otpada. Kod mog predloga cela glava je kompaktna i leme se samo krajevi kabela . Znaci vruci kraj ide gore gde se vidi lem na slici .
